مبدل RS485 صنعتی PH485Ux1؛ رابط USB به RS485 و RS422
معرفی کلی محصول PH485Ux1
مبدل RS485 صنعتی PH485Ux1 یک رابط حرفهای برای اتصال پورت USB کامپیوتر یا لپتاپ به شبکههای سریال صنعتی است. با استفاده از این دستگاه بدون نیاز به کارتهای جانبی و سختافزار پیچیده، به تجهیزات مبتنی بر RS485 و RS422 متصل میشوید و دادهها را با پایداری بالا جابهجا میکنید. طراحان این محصول، آن را ویژهی کاربردهای اتوماسیون، مانیتورینگ و سیستمهای کنترل طراحی کردهاند.
کاربرد در شبکههای RS485 و RS422

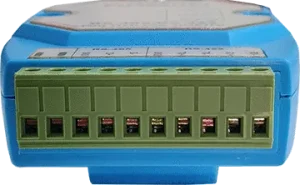

این مبدل از سیگنالهای استاندارد RS485 دو سیمه (Data+ , Data-) و همچنین حالت چهار سیمه RS422 شامل (TX+, TX-, RX+, RX-) پشتیبانی میکند.
به همین دلیل هم در پروژههایی که تنها یک خط دو سیمه دارید و هم در سیستمهایی که به ارتباط چهار سیمه نیاز دارید، میتوانید روی همین دستگاه حساب کنید.
در حالت دو سیمه، ارتباط به صورت نیمهدوطرفه (Half-Duplex) انجام میشود و خود دستگاه به شکل خودکار بین ارسال و دریافت سوئیچ میکند؛ بنابراین شما دیگر به سیگنالهای کنترلی اضافی مانند RTS نیازی پیدا نمیکنید.
نصب و راهاندازی و تغذیه از USB

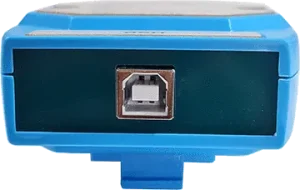

یکی از مزیتهای مهم این رابط، نصب بسیار سادهی آن است. دستگاه بهصورت کامل Plug & Play عمل میکند؛ کافی است آن را به USB سیستم وصل کنید، درایور را نصب کنید و بلافاصله یک پورت سریال مجازی در اختیار بگیرید.
این سختافزار، جریان تغذیهی موردنیاز خود را از همان پورت USB تأمین میکند و شما را از آداپتور یا منبع تغذیهی جداگانه بینیاز میسازد. این ویژگی، کابلکشی را کم میکند و نصب آن را در داخل تابلوهای برق و فضاهای محدود صنعتی بسیار راحتتر میکند.
ویژگیهای فنی و ایزولاسیون 3kV
طراحان این محصول آن را مخصوص محیطهای صنعتی پرنویز ساختهاند. برخی از مهمترین ویژگیهای فنی دستگاه:
-
پشتیبانی از نرخ انتقال داده از ۳۰۰bps تا ۲۳۰۴۰۰bps
-
امکان استفاده در توپولوژیهای Point-to-Point، Point-to-Multipoint و Party-Line
-
ایزولاسیون اپتیکال و الکتریکال ۳kV بین بخش USB و سمت RS485/RS422
-
وجود مدارهای حفاظتی در برابر صاعقه و شوکهای الکتریکی و الکترومغناطیسی
-
طراحی با در نظر گرفتن کاهش نویزها و تداخلات الکترومغناطیسی (EMI)
با این ویژگیها، وقتی دستگاه را در یک محیط صنعتی پرنویز به کار میبرید، همچنان ارتباط سریال پایداری دارید و احتمال خرابی تجهیزات متصل را تا حد زیادی پایین میآورید.
سازگاری نرمافزاری با سیستمعاملهای مختلف
شرکت سازنده، به همراه این دستگاه درایورهای موردنیاز برای سیستمعاملهای پرکاربرد را ارائه میدهد. این رابط با نسخههای مختلف ویندوز، لینوکس و مک کار میکند و در بسیاری از سناریوها میتوانید آن را در اندروید هم به کار ببرید.
درایورها روی یک CD همراه محصول قرار میگیرند تا شما روند نصب و راهاندازی را سریع و بدون دردسر انجام دهید. بعد از نصب، یک پورت سریال مجازی روی سیستم میبینید و میتوانید از هر نرمافزار ترمینال یا برنامهی مانیتورینگ دلخواه برای برقراری ارتباط با تجهیزات خود استفاده کنید.
کاربردها در اتوماسیون و سیستمهای کنترلی
این سختافزار در طیف گستردهای از پروژههای صنعتی به کار میآید، از جمله:
-
ارتباط با PLCها و کنترلرهای صنعتی
-
سیستمهای SCADA و DCS
-
دیتالاگرها و سامانههای ثبت و تحلیل اطلاعات
-
سیستمهای مخابراتی و مانیتورینگ از راه دور
-
خطوط تولید، اتاق کنترل و تابلوهای برق
با این رابط سریال، شما میتوانید تجهیزات موجود در شبکه RS485 یا RS422 را از طریق لپتاپ یا کامپیوتر تنظیم، عیبیابی و پایش کنید و بهراحتی به آنها دسترسی داشته باشید.
جمعبندی و پیشنهاد استفاده
اگر در پروژههای خود با شبکههای سریال صنعتی کار میکنید و به یک راهحل مطمئن برای اتصال USB به RS485 و RS422 نیاز دارید، مدل PH485Ux1 میتواند انتخاب مناسبی برای شما باشد.
ترکیب نصب آسان، تغذیه از USB، ایزولاسیون ۳kV، سازگاری با سیستمعاملهای مختلف و طراحی مناسب برای محیطهای صنعتی باعث میشود مهندسان اتوماسیون، تکنسینهای برق و طراحان سیستمهای کنترلی با خیال راحت سراغ این دستگاه بروند و در پروژههای حرفهای از آن استفاده کنند.
دانلود مستندات و درایور مبدل PH485Ux1
برای راهاندازی و استفاده بهتر از این مبدل، میتوانید مستندات فنی و درایورهای موردنیاز را از لینکهای زیر دریافت کنید:
-
دیتاشیت فنی PH485Ux1 (PDF)
شامل مشخصات الکتریکی، پینآوت، توضیحات رابط USB و RS485/RS422 و نکات طراحی سختافزار.
📥 دانلود دیتاشیت PH485Ux1-DS-001 -
راهنمای کاربر PH485Ux1 (User Manual)
توضیح نحوه اتصال، تنظیمات، مثالهای کاربردی و نکات نصب در سیستمهای اتوماسیون صنعتی.
📥 دانلود راهنمای کاربر PH485Ux1-UM-001 -
درایور PH485Ux1 برای ویندوز، لینوکس و مک
پکیج کامل درایورها برای سیستمعاملهای Windows (شامل XP)، Linux و macOS جهت شناسایی مبدل بهعنوان پورت سریال مجازی (Virtual COM).
📥 دانلود پکیج درایور PH485Ux1
