علائم روی برد و قطعات الکترونیکی | راهنمای کامل مارکاژ و نشانه‌های PCB
اگر تا حالا یک برد الکترونیکی را از نزدیک دیده باشی، احتمالاً متوجه نوشته‌ها، حروف، اعداد و نشانه‌های مختلف روی آن شده‌ای. این‌ها فقط تزئینی نیستند؛ علائم روی برد و قطعات الکترونیکی در واقع زبان برد هستند و اطلاعات مهمی درباره قطعات، مسیر جریان، قطبیت و حتی نحوه تست مدار به ما می‌دهند.
این چاپ راهنمای روی برد به ما کمک می‌کند بدون داشتن نقشه، بفهمیم هر قطعه کجا باید قرار بگیرد و چطور مدار را عیب‌یابی یا تعمیر کنیم. به همین خاطر، آشنایی با علائم روی PCB برای هر کسی که با الکترونیک سر و کار دارد، بسیار مهم است.
علائم روی برد و قطعات چیست و چرا مهم است؟
روی برد مدار چاپی (PCB) معمولاً ترکیبی از حروف، اعداد، خطوط و نمادها دیده می‌شود. این علامت‌های برد و قطعات الکترونیکی چند نوع اطلاعات اصلی را به ما می‌دهند:
-
نوع قطعه (مثلاً مقاومت، خازن، دیود، آی‌سی و…)
-
شماره و جایگاه قطعه روی مدار
-
مسیرهای جریان الکتریکی و ارتباط بین قطعات
-
پلاریته (قطب مثبت و منفی) برای قطعاتی که جهت دارند
-
محل نقاط تست (Test Points) برای اندازه‌گیری و کنترل مدار
به کمک این راهنمای علائم برد الکترونیکی، مونتاژ، عیب‌یابی و تعمیر بردهای الکترونیکی سریع‌تر، دقیق‌تر و کم‌خطاتر انجام می‌شود.
کاربرد علائم روی PCB و چاپ راهنمای روی برد
هر کدام از علائم روی PCB یک معنی مشخص دارند و نبودشان کار را برای تکنسین و تعمیرکار بسیار سخت می‌کند. در این بخش، مهم‌ترین کاربردهای چاپ راهنمای روی برد را می‌بینی.
راهنمای علائم برد الکترونیکی در مونتاژ و تعمیر
یکی از مهم‌ترین نقش‌های راهنمای علائم برد الکترونیکی این است که محل دقیق قرارگیری هر قطعه را مشخص کند. روی برد معمولاً کنار هر موقعیت قطعه، کدی مثل R1، C3، D5، U1 و… نوشته می‌شود:
-
R: مقاومت (Resistor)
-
C: خازن (Capacitor)
-
D: دیود (Diode)
-
U یا IC: آی‌سی
با استفاده از این کدها، مونتاژکار یا تعمیرکار می‌فهمد هر قطعه باید دقیقاً روی کدام جایگاه لحیم شود و هنگام تعویض، همان قطعه با همان شماره را پیدا می‌کند.
علائم روی PCB برای مشخص کردن مسیرهای جریان الکتریکی
روی سطح برد، مسیرهای مسی و نت‌ها طوری طراحی شده‌اند که سیگنال و ولتاژ را بین قطعات مختلف جابه‌جا کنند. بخشی از مارکاژ روی برد به همین مسیرها و نام‌گذاری آن‌ها مربوط می‌شود:
-
نام‌گذاری خطوط تغذیه (مثلاً +5V ، GND و…)
-
مشخص کردن نت‌های مهم سیگنال
-
جداسازی ناحیه‌های مختلف مدار (مثلاً ورودی، خروجی، تغذیه و…)
این اطلاعات کمک می‌کند هنگام عیب‌یابی، مسیر جریان را دنبال کنیم و محل قطعی یا اتصال کوتاه را ساده‌تر پیدا کنیم.
مارکاژ روی برد برای نشان دادن قطبیت (پلاریته) قطعات
خیلی از قطعات روی برد، جهت‌دار هستند؛ یعنی باید قطب مثبت و منفی آن‌ها درست قرار بگیرد. در اینجا مارکاژ روی برد نقش بسیار مهمی دارد:
-
علامت «+» برای نشان دادن قطب مثبت خازن‌های الکترولیتی
-
خط یا نیم‌دایره روی محل دیود و LED که سمت کاتد (منفی) را نشان می‌دهد
-
علامت‌گذاری پایه ۱ روی آی‌سی‌ها
اگر این علامت‌های برد و قطعات الکترونیکی را نادیده بگیریم، ممکن است قطعه اشتباه نصب شود، بسوزد یا کل مدار درست کار نکند.
علامت‌های برد و قطعات الکترونیکی در نقاط تست (Test Points)
برای تست و کنترل مدار، طراح روی برد، نقاطی به نام Test Point یا TP در نظر می‌گیرد. این نقاط معمولاً با کدی مثل TP1، TP2 و… مشخص می‌شوند. وجود این علائم باعث می‌شود:
-
با مولتی‌متر یا اسیلوسکوپ، ولتاژ و سیگنال را در نقاط مشخص اندازه‌گیری کنیم
-
بدون نیاز به دستکاری زیاد روی برد، مدار را تست کنیم
-
عیب‌یابی مدار سریع‌تر و دقیق‌تر انجام شود
به همین دلیل، علائم روی PCB در ناحیه نقاط تست، برای تعمیرکارها و واحد کنترل کیفیت بسیار کاربردی است.
آموزش خواندن علائم روی قطعات و مارکاژ روی برد
برای استفاده بهتر از این نشانه‌ها، باید کمی روی آموزش خواندن علائم روی قطعات و مارکاژ برد وقت بگذاری. هر چه با استانداردها و نمادها بیشتر آشنا شوی، کار با مدارها برایت ساده‌تر می‌شود.
آموزش خواندن علائم روی قطعات الکترونیکی روی PCB

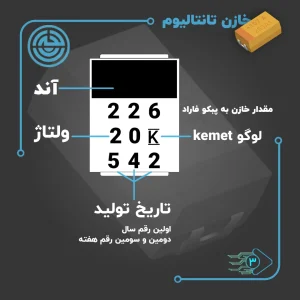

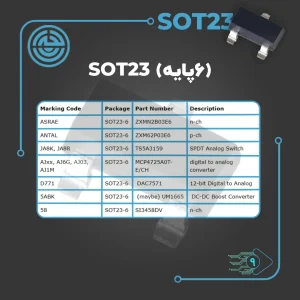

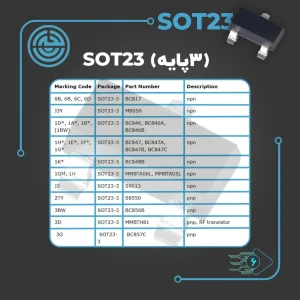

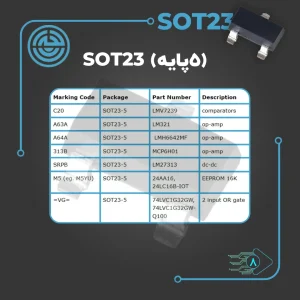

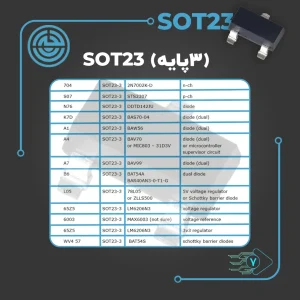

روی خود قطعات هم معمولاً کدها و علائمی دیده می‌شود که با مارکاژ روی برد هماهنگ است. برای مثال:
-
روی مقاومت‌ها، کد رنگی یا عددی مقدار مقاومت درج می‌شود
-

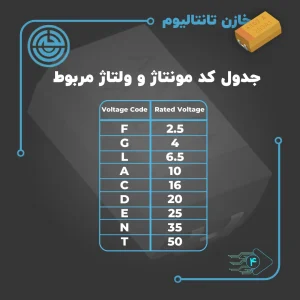

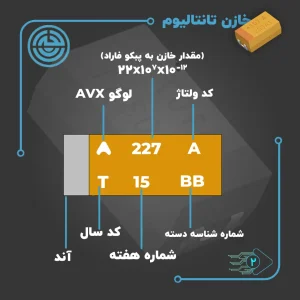

روی خازن‌ها، ظرفیت و نوع (مثلاً μF ، nF) نوشته می‌شود
-
روی دیود و LED، علامتی برای سمت کاتد (منفی) وجود دارد
وقتی یاد بگیری این نوشته‌ها و علائم روی قطعات الکترونیکی را بخوانی، می‌توانی سریع‌تر قطعات درست را انتخاب و جایگزین کنی.
شناخت چاپ راهنمای روی برد برای عیب‌یابی و تست
چاپ راهنمای روی برد فقط برای مونتاژ نیست، در عیب‌یابی هم بسیار کمک می‌کند. با نگاه کردن به نام قطعات و مسیرها می‌توانی:
-
حدس بزنی هر قسمت از مدار چه وظیفه‌ای دارد
-
ناحیه مشکل‌دار را محدودتر کنی
-
ولتاژهای مرجع و مسیرهای مهم سیگنال را پیدا کنی
این موضوع در مدارهایی که نقشه‌شان در دسترس نیست، خیلی به چشم می‌آید.
نکات کاربردی برای فهم بهتر علامت‌های برد و قطعات الکترونیکی
برای اینکه درک بهتری از علامت‌های برد و قطعات الکترونیکی داشته باشی، این نکات را در نظر بگیر:
-
روی چند برد ساده تمرین کن و سعی کن قطعات را فقط از روی علائم و کدها شناسایی کنی
-
تفاوت بین علائم قطبیت، نقاط تست و نام‌گذاری قطعات را به‌خوبی یاد بگیر
-
به مرور زمان، با دیدن تکرار علائم روی PCB در مدارهای مختلف، چشم‌ات به این نشانه‌ها عادت می‌کند
در نهایت، علائم روی برد و قطعات فقط چند نوشته و شکل روی برد نیستند؛ آن‌ها زبان مشترک بین طراح، مونتاژکار و تعمیرکار هستند. هر چه بهتر این زبان را یاد بگیری، کار با مدارهای الکترونیکی برایت حرفه‌ای‌تر، سریع‌تر و لذت‌بخش‌تر خواهد شد.
