انواع پکیج IC چیست؟ بررسی تخصصی J-Lead و LCC
در طراحی بردهای الکترونیکی، انتخاب صحیح از میان انواع بستهبندی IC نقش مهمی در عملکرد، ابعاد، مدیریت حرارتی و حتی هزینه تولید دارد. هر آیسی (مدار مجتمع) بسته به نوع کاربرد، توان مصرفی و نحوه نصب روی برد، در قالبهای مختلفی عرضه میشود. شناخت مدلهای پکیج IC به مهندسان کمک میکند تا بهترین گزینه را برای پروژه خود انتخاب کنند.
در این مقاله به بررسی دو نمونه مهم یعنی J-Lead package و LCC میپردازیم و تفاوتها، مزایا و کاربرد آنها را در طراحی PCB بررسی میکنیم.
آشنایی با پکیج DIP و پکیج SMD
به طور کلی، انواع پکیج IC در دو دسته اصلی قرار میگیرند:
1️⃣ پکیج DIP (Dual In-line Package)
پکیج DIP یکی از قدیمیترین و رایجترین انواع بستهبندی مدار مجتمع است. در این مدل:
-
پایهها به صورت دو ردیف موازی قرار دارند.
-
پایهها مستقیم و عمودی وارد برد میشوند.
-
معمولاً برای مونتاژ سوراخدار (Through Hole) استفاده میشود.
این نوع از پکیجهای پایهدار بیشتر در بردهای آموزشی، نمونهسازی و طراحیهای صنعتی سنتی دیده میشود.
2️⃣ پکیج SMD (Surface Mount Device)
در مقابل، پکیج SMD برای نصب سطحی طراحی شده است و مستقیماً روی سطح برد مدار چاپی (PCB) لحیم میشود. این مدل باعث کاهش ابعاد برد و افزایش تراکم قطعات میشود.
از نظر ساختاری، SMD میتواند شامل پکیجهای پایهدار و بدون پایه باشد.

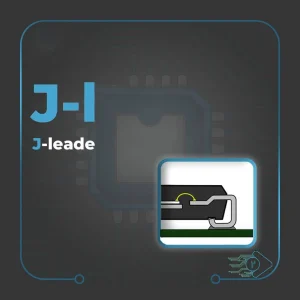

J-Lead Package چیست؟
J-Lead package نوعی از بستهبندیهای پایهدار است که پایههای آن به جای قرارگیری مستقیم، به سمت بیرون خم شده و شکلی شبیه حرف «J» ایجاد میکنند.
ساختار پکیج J-Lead
-
پایهها به سمت خارج خم میشوند.
-
ظاهر پایهها شبیه حرف J انگلیسی است.
-
در برخی طراحیها برای نصب در سوکتهای خاص استفاده میشود.
کاربرد انواع پکیج IC از نوع J-Lead در برد مدار چاپی
-
اتصال پایدار به PCB
-
کاهش تنش مکانیکی روی پایهها
-
استفاده در برخی مدارهای مجتمع خاص
این نوع پکیج در دسته پکیجهای پایهدار قرار میگیرد.

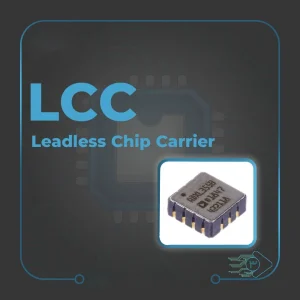

پکیج LCC چیست؟
LCC مخفف Leadless Chip Carrier به معنی «حامل تراشه بدون پایه» است. این مدل در دسته پکیجهای بدون پایه قرار میگیرد.
ویژگیهای اصلی پکیج LCC
-
فاقد پایههای بیرونزده
-
اتصال الکتریکی از طریق پدهای فلزی در لبه یا زیر پکیج
-
مناسب برای نصب سطحی (SMD)
جنس پکیج LCC
-
اغلب از جنس سرامیک (نوع سرامیکی با نام CLCC شناخته میشود)
-
نمونههای پلاستیکی نیز وجود دارند
تفاوت پکیج J-Lead و LCC
در بررسی تفاوت پکیج J-Lead و LCC میتوان به موارد زیر اشاره کرد:
| ویژگی | J-Lead | LCC |
|---|---|---|
| نوع پایه | دارای پایه خمشده | بدون پایه |
| نوع نصب | پایهدار | نصب سطحی (SMD) |
| ابعاد | بزرگتر | فشردهتر |
| عملکرد فرکانسی | معمولی | بهتر (پارازیت کمتر) |
تفاوت DIP و LCC چیست؟
در پاسخ به این سؤال که تفاوت DIP و LCC چیست باید گفت:
-
DIP دارای پایههای بلند و مناسب مونتاژ سوراخدار است.
-
LCC بدون پایه و مخصوص نصب سطحی است.
-
LCC فضای کمتری اشغال میکند.
-
DIP برای نمونهسازی و تعمیرات سادهتر است.
مزایا و معایب پکیجهای SMD
مزایا
-
کاهش ابعاد برد
-
عملکرد الکتریکی بهتر
-
کاهش اثرات پارازیتی مانند اندوکتانس
-
مناسب برای طراحیهای فرکانس بالا
معایب
-
تعمیر و تعویض دشوارتر
-
نیاز به تجهیزات مونتاژ دقیقتر
جمعبندی
انتخاب صحیح از میان انواع بستهبندی IC تأثیر مستقیمی بر کیفیت و عملکرد مدار دارد.
اگر طراحی شما نیاز به استحکام مکانیکی و مونتاژ ساده دارد، پکیج DIP یا J-Lead میتواند مناسب باشد.
اما اگر به دنبال ابعاد کوچکتر، عملکرد بهتر و طراحی مدرن هستید، پکیج SMD و LCC گزینههای بهتری خواهند بود.
درک درست از کاربرد انواع پکیج IC در برد مدار چاپی به شما کمک میکند تا طراحی حرفهایتر، پایدارتر و بهینهتری داشته باشید.
